Part Numbers

Here's a list that I'll be constantly updating of OEM part numbers. Bear with me as I will add about 2 categories per day. Just wanted to get it started

On the far left is the number in reference to the picture provided.

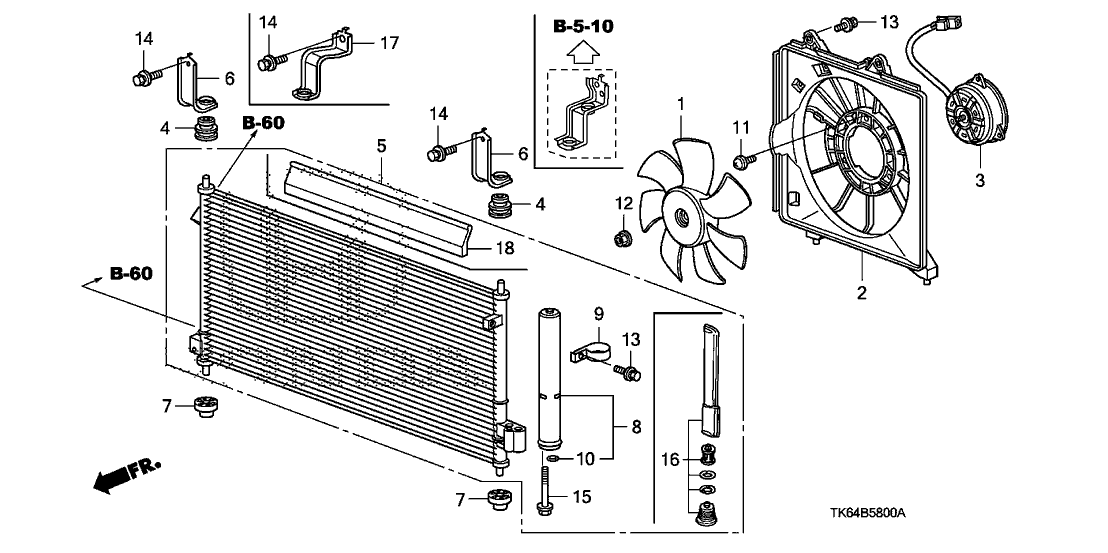

A/C Condenser

#5 80110-TK6-A01 Condenser
#1 38611-RBB-003 Cooling Fan
#2 38615-RB1-J51 Air conditioning Shroud
#3 38616-RB0-003 Cooling Fan Motor
#13 93403-06016-04 Bolt/Washer (6x16)
#15 95701-06055-04 Flange Bolt (6x55)
#4 80107-S2X-000 Upper Condenser Mount
#10 80873-ST7-000 O-ring (8mm)

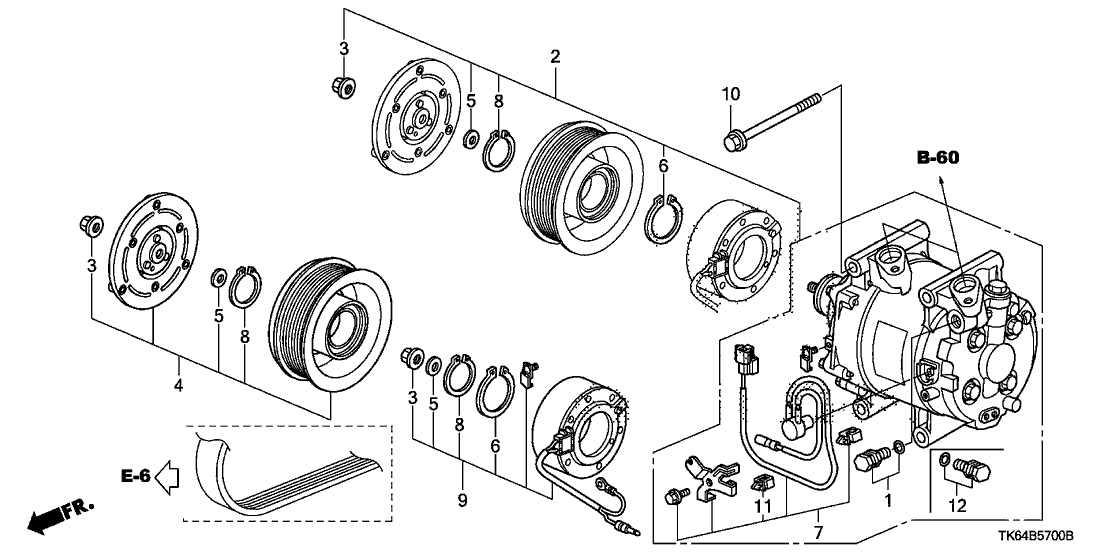

A/C Compressor

#2 38800-RP3-A03RM AC Compressor (with clutch)
#10 90023-PWA-000 Flange Bolt (8x102)
#6 38913-PP4-E02 Snap Ring

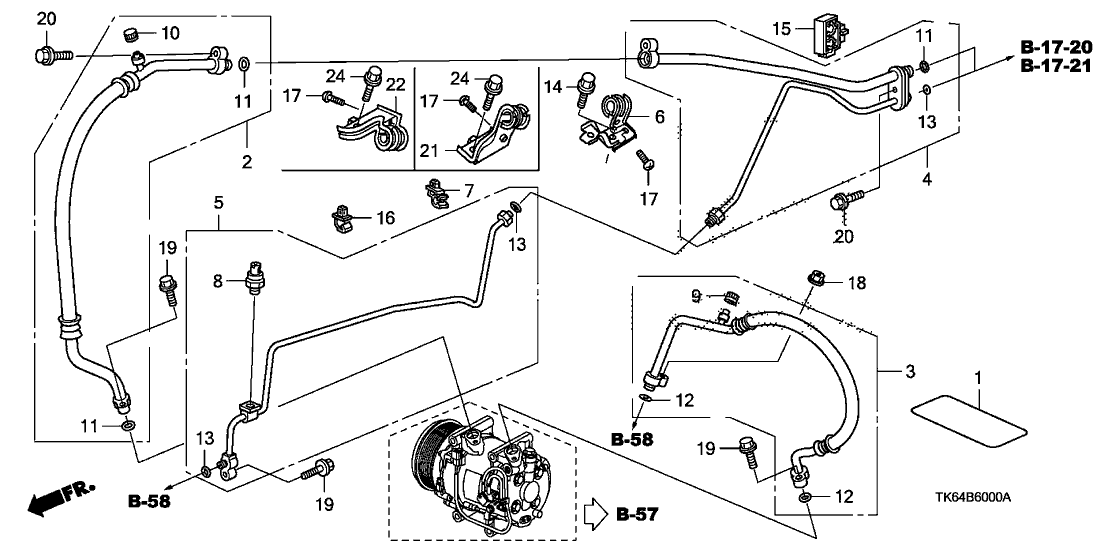

A/C Hoses and Pipes

#2 80311-TF0-003 Suction Hose
#3 80315-TF0-G01 Discharge Hose
#4 80321-TF0-G01 AC Pipe Assembly
#5 80341-TF0-G01 Receiver Pipe
#6 80360-TK6-A00 AC Pipe Clamp
#15 91536-SLJ-003 AC Pipe Clip
#7 80365-TF0-003 Receiver Pipe Clip
#11 80871-SN7-003 O-ring (5/8")
#12 80872-SN7-003 O-ring (1/2")
#13 80873-ST7-000 O-ring (8mm)

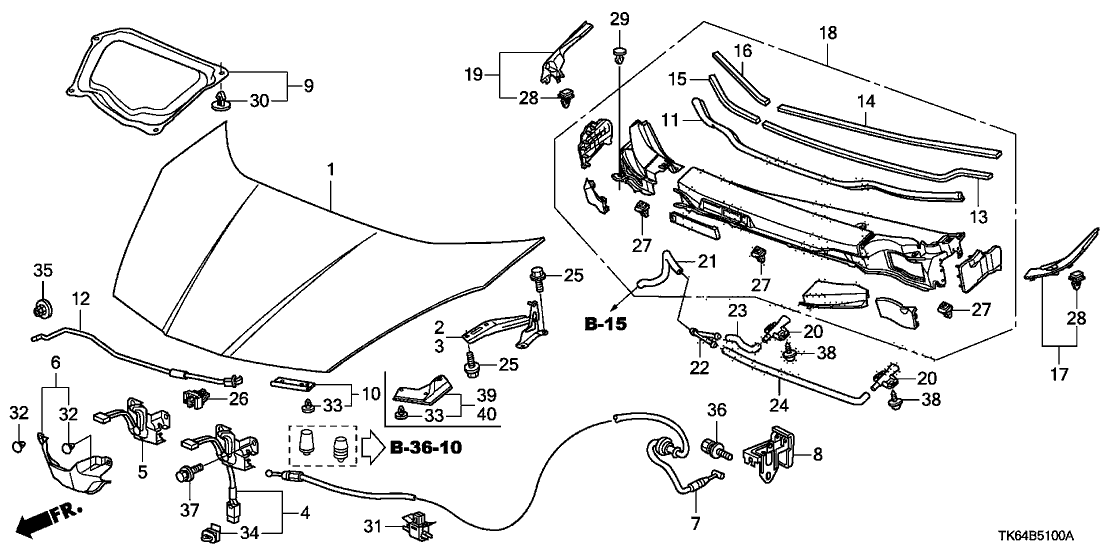

Engine Hood

#1 60100-TK6-A92ZZ Engine Hood
#2 60120-TK6-A00ZZ Hood Hinge (Right)
#3 60170-TK6-A00ZZ Hood Hinge (Left)
#4 74120-TK6-A01 Hood Lock Assembly
#6 74125-TK6-A00 Hood Lock Cover
#7 74130-TK6-A01 Hood Wire Assembly
#9 74141-TK6-A01 Hood Insulator
#10 74142-TK6-A00 Rubber Hood Seal
#12 74145-TK6-A00 Hood Opener Stay
#17 74212-TK6-A00 Driver Side Hood Cover Hinge
#19 74222-TK6-A00 Passenger Hood Cover Hinge
#18 74219-TK6-A00 Front-Right Cowl Top Assembly
#27 90602-TA0-003 Clip - Cowl Top
#28 90602-TK6-A00 Clip - Cowl Top
#29 91501-SL4-003 Clip - Front-Right Cowl
#30 91501-STK-003 Clip - Engine Hood Insulator
#31 91504-SDA-003 Clip - Open Hood Wire

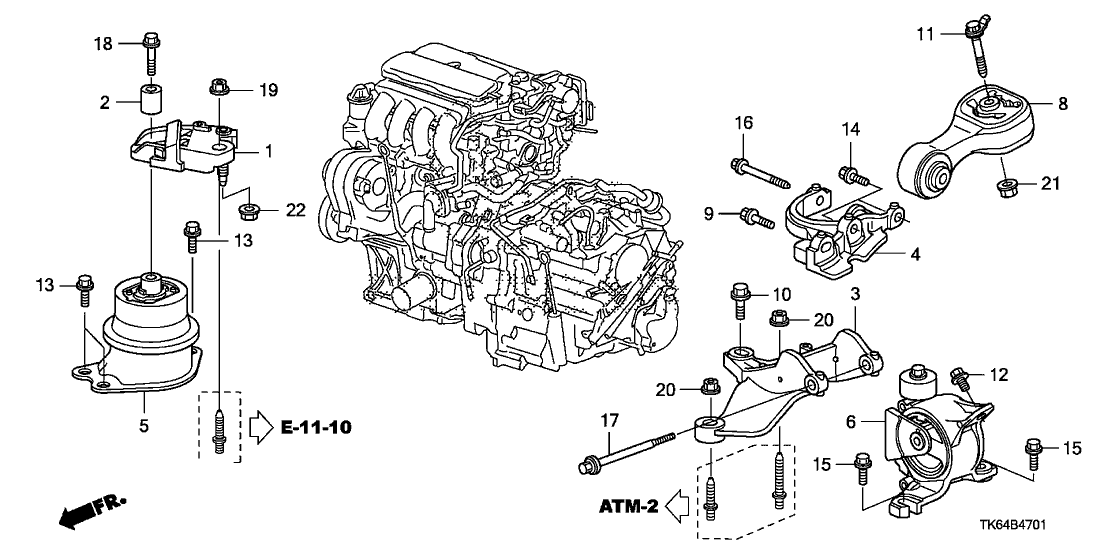

Engine Mount

#1 50620-TF0-J02 Engine Side Mounting Bracket
#2 50621-TF0-901 Weight
#3 50650-TK6-980 Trans Mounting Bracket
#4 50690-TF0-980 Torque Rod Bracket
#5 50822-TK6-901 Sub Assembly Rubber - Engine Side
#6 50850-TK6-981 Trans Mounting Rubber
#8 50890-TK6-982 Torque Rod

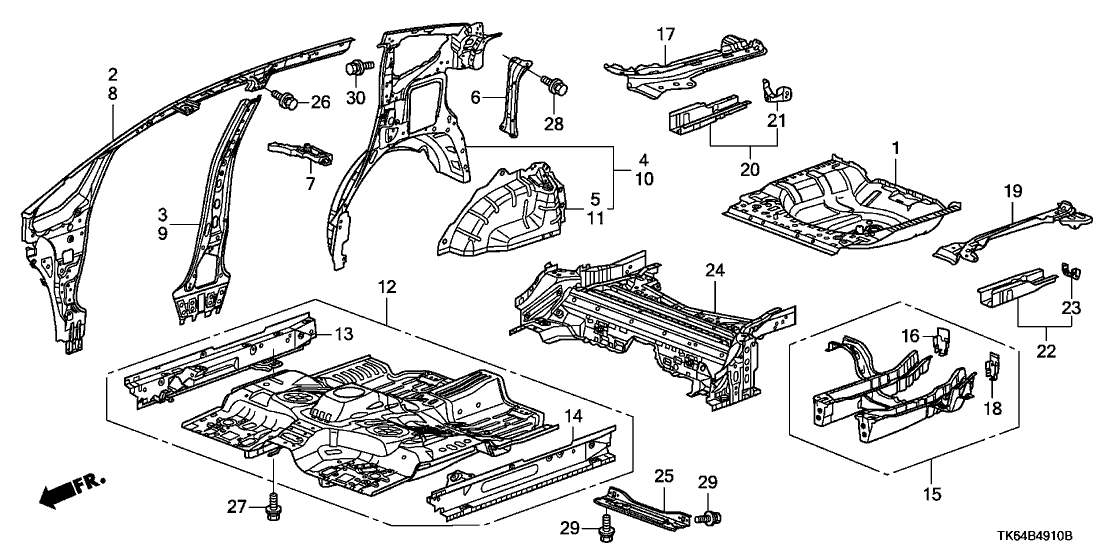

Floor - Inner Panel

#1 04655-TK6-A00ZZ Floor Panel Set (RR)
#2 64115-TK6-A00ZZ Right, Front Right Pillar (Inner)
#3 64220-TF0-G00ZZ Right Center Pillar (inner)
#4 64300-TK6-306ZZ Inside Panel (R. RR)
#5 64330-TF0-G10ZZ Wheelhouse (R. RR)
#6 64334-TF0-J00ZZ Shock Absorber (R. RR)
#7 64349-TF0-003 Separator Wheel Arch (RR)
#8 64515-TK6-A00ZZ Left, Front Right Pillar (inner)
#9 64620-TF0-G00ZZ Left Center Pillar (inner)
#10 64700-TK6-315ZZ Inside Panel (L. RR)
#11 64730-TF0-G00ZZ Wheelhouse (L. RR)
#17 65540-TK6-A00ZZ Floor Side Panel (R. RR)
#19 65590-TK6-A00ZZ Floor Side Panel (L. RR)
#24 65700-TK6-A00ZZ Crossmember Middle Floor
#25 74610-TK6-A00 Crossmember Front Right Center



Last edited by ChuckDustin; May 4, 2019 at 03:45 PM. Reason: Adding
